Надпотужна підвісна конвеєрна лінія

Hangzhou Ocean Industry Co., Ltd. є одним із найдосвідченіших виробників і постачальників надпотужних підвісних конвеєрних ліній у Китаї. Ласкаво просимо до оптової індивідуальної підвісної конвеєрної лінії за конкурентними цінами на нашому заводі. Хороший сервіс і якісні продукти доступні.

Підвісні конвеєри для важких-навантажень серії XT широко поширені серед звичайних систем підвісних конвеєрів. Відрізняючись високим ступенем механізації та автоматизації, вони в основному застосовуються у виробничих процесах з численними сполучними робочими процедурами, коротким часом такту та відносно стабільними методами обробки.

Конвеєр може похвалитися чудовою просторовою адаптацією, що дозволяє довільне обертання як у горизонтальній, так і у вертикальній площинах. Завдяки добре-продуманій схемі маршрутизації, адаптованій до вимог процесу, він може подорожувати на великі відстані, обходити перешкоди та транспортувати заготовки до визначених місць уздовж попередньо визначених шляхів для обробки матеріалів. Він об’єднує окремі окремі спеціалізовані виробничі станції в автоматизовану складальну лінію, що підвищує продуктивність, покращує якість продукції та посилює управління виробництвом.

Крім того, система може безперервно транспортувати заготовки через печі з високою-температурою, зони токсичних газів, камери для порошкового фарбування, зони попередньої-фарбування зануренням, морозильні камери та інші небезпечні зони для завершення виробничих операцій, складних для ручної праці. Це значно покращує умови праці операторів.

Крім того, серія XT відрізняється низьким енергоспоживанням, низьким рівнем шуму, стабільною роботою, простим управлінням і безпечним використанням.

Оскільки ланцюг вільно обертається як у горизонтальній, так і у вертикальній площинах, підвісний конвеєр не прив’язаний до однієї прямої лінії. Він може підійматися, спускатися, повертатися та петляти назад на себе, що означає, що доріжку можна прокладати навколо стовпів, каналів, кранів та інших фіксованих перешкод, замість того, щоб примусово відповідати макету будівлі.

Практичною перевагою є конвеєрна система, яка з’єднує ізольовані робочі станції в одну безперервну автоматизовану лінію. Деталі надходять на потрібну станцію в потрібний момент, ручне переміщення між відділами усувається, а весь виробничий процес стає легше планувати та контролювати.

1. Тяговий ланцюг - кований ланцюг XT

Кований-ланцюг є тяговим елементом, який приводить у рух весь підвісний конвеєр. Для моделей XT80 / XT76.2 і XT100 пропонуються два варіанти ланцюгів, і обидва можуть вільно обертатися в горизонтальній і вертикальній площинах - властивість, яка дозволяє підвісному конвеєру слідувати вузьким двом-площинним кривим без спеціальних кутових блоків.

P=крок, C=діапазон зазору, a=мінімальний кут кривої; будь ласка, зверніться до технічного креслення для точного визначення кожного коду.

2. Візок-перевізник

Кожен візок проходить всередині гусениці та перевозить заготовку, розкидач і ланцюг. Він підтримує вертикальне навантаження, поглинає результуючу силу, створювану натягом ланцюга всередині кожного вертикального вигину, і утримує ланцюг на спроектованій лінії колії. Якщо відстань між двома завантаженими візками перевищує приблизно 800–900 мм, додатковий вантажний візок можна вставити в проміжний простір, щоб збільшити щільність транспортування підвісного конвеєра.

Коди розмірів A–E слідують за кресленням візка; будь ласка, зверніться до підтвердженого креслення для точних допусків.

3. Розширювальна рейка колії та температури

Траса побудована зі звичайних секцій двотаврової балки та переносить візок і ланцюг над робочою зоною. Якщо маршрут підвісного конвеєра перетинає гарячу зону, таку як піч для випікання або консервації, температурні компенсатори повинні бути встановлені на обох кінцях цієї секції: один кінець міцно приварений до рейки, інший є ковзною втулкою, яка з’єднується з сусідньою рейкою. Визначений зазор між двома рейками поглинає термічні деформації, захищає систему рейок і забезпечує плавну роботу підвісного конвеєра.

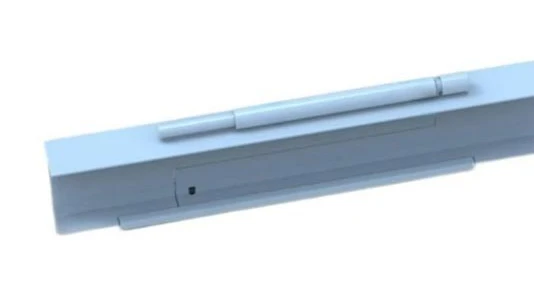

Терморозширювальна рейка

Для безперервної роботи в печах, морозильних камерах та інших термічно активних зонах необхідні рейки розширення. Один кінець приварений до рейки, а інший утворює ковзну втулку, яка сполучається з наступною рейкою; Між двома рейками зберігається відповідний зазор, щоб компенсувати теплове розширення та звуження, запобігаючи пошкодженню колії та забезпечуючи плавний рух підвісного конвеєра.

Таблиця 1 - Дані ланцюга та завантаження

Таблиця 2 - Дані траси, швидкості, температури та потужності

Безперервний рух через ворожі зони - це те, що відрізняє підвісний конвеєр XT від простого транспортувального обладнання. Типове робоче середовище включає:

• Високотемпературні-печі для випікання, сушки та сушіння
• Зони токсичних газів, диму та випарів, які повинні залишатися герметично закритими від операторів
• Кабіни для порошкового фарбування та зони розпилення
• Лінії попереднього-фарбування та попередньої обробки поверхні
• Морозильні камери, холодильні камери та холодильні камери
• Кілька-складальні лінії, що поєднують зварювання, покриття, сушіння та пакування

У кожному разі підвісний конвеєр бере на себе роботу, яка є важкою, нездоровою або небезпечною для фізичної праці, що покращує умови праці для операторів, а також постійність продукції.

• Модель- XT80 / XT76.2, XT100 або XT160, вибрані з навантаження, довжини лінії та кількості кривих
• Схема траси- горизонтальні вигини, вертикальні вигини, нахили, багато-рівневі петлі та обхід перешкод
• швидкість- п’ять попередньо визначених ступенів швидкості для кожної моделі або частотний-привід для регульованої потужності
• Розташування приводу- привод і ланцюг займають-позиції, адаптовані до маршруту лінії
• Перевізники- вішалки, розкладачки та кріплення, розроблені навколо вашої заготовки
• Термо{0}}стійка конструкція- компенсатори та відповідні матеріали для печей і-холодильників

Ланцюги та візки куються-під штампуванням і піддаються термічній обробці, а потім перед складанням перевіряються на точність кроку, твердість і навантаження на розрив. Весь виробничий процес виконується відповідно до системи управління якістю ISO 9001, а не-стандартні конфігурації розробляються на замовлення, якщо стандартна модель не відповідає процесу.

Покупці отримують компонування та монтажні креслення, інженерну підтримку під час проекту та-післяпродажне обслуговування після того, як підвісний конвеєр запрацює.

Hangzhou Ocean Industry Co., Ltd. виробляє та експортує повний асортимент ланцюгів, зірочок, шестерень, зубчастих рейок, клинових ременів, шківів, зубчастих шківів, муфт, оброблених деталей і підвісних конвеєрних систем. Тривалий досвід співпраці з покупцями за кордоном разом із сильним почуттям відповідальності за кожне замовлення заслужили довіру клієнтів на ринках Америки, Європи, Південної Америки та Азії.

Огляд можливостей:

• Сучасна комп'ютеризована техніка та обладнання
• Виробництво за системою менеджменту якості ISO 9001
• Конкурентоспроможні ціни з-одноразовою доставкою
• Швидка відповідь і-інженерна підтримка
• Не-стандартні та індивідуальні конструкції відповідно до особливих вимог
• Надійне післяпродажне-обслуговування

Зв’яжіться з нами сьогодні, надавши дані про навантаження та ескіз компонування - наші інженери допоможуть вам вибрати відповідний підвісний ланцюговий конвеєр для важких умов роботи для вашої лінії.
